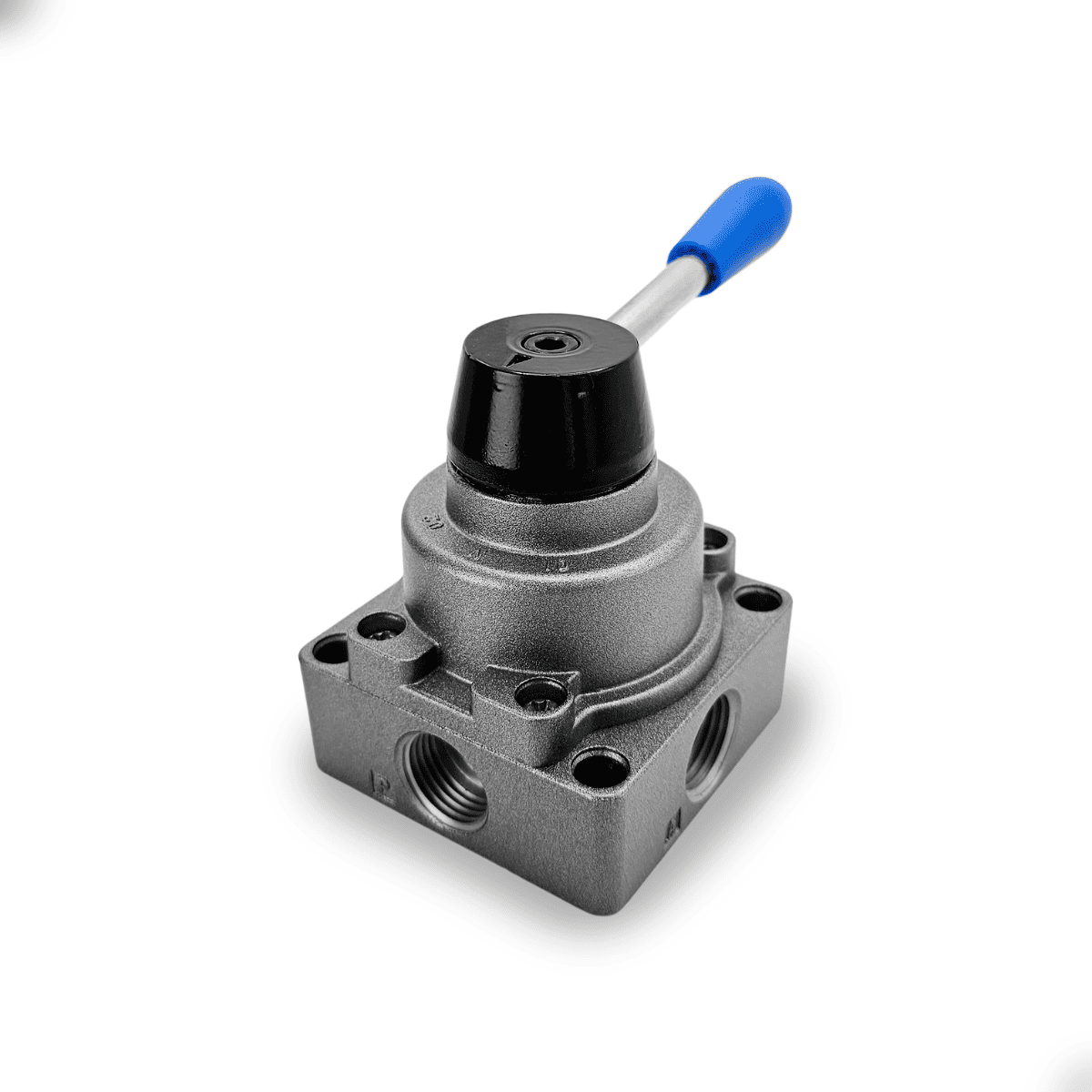

Válvula Registro Rotativo 4/3 Vias Rosca 1/2 Centro Fechado

HV400-04 - VÁLVULA ROTATIVA PNEUMÁTICA 4/3 VIAS CF 1/2" BSPP - ND PNEUMÁTICA

DADOS TÉCNICOS

Produto: Válvula Rotativa Pneumática

Modelo: HV400-04

Código ND PNEUMÁTICA: AD0004-E-1

Tipo de Válvula: Válvula Direcional Rotativa

Configuração: 4 Vias e 3 Posições (4/3)

Centro: CF

Rosca: 1/2" BSPP

Pressão Informada: 8,5 bar (123 PSI)

Temperatura de Trabalho: -20 °C a +70 °C

Material do Corpo: Alumínio

Vazão Nominal: 1.653 L/min a 8,5 bar

Tipo de Acionamento: Manual Rotativo

Aplicação: Sistemas Pneumáticos Compatíveis



CARACTERÍSTICAS

A válvula rotativa pneumática HV400-04 é um componente utilizado para direcionar e controlar a passagem de ar comprimido em circuitos pneumáticos.

Possui configuração de 4 vias e 3 posições, permitindo selecionar diferentes caminhos para o fluxo de ar conforme a posição de acionamento.

O modelo anunciado apresenta conexão roscada de 1/2" BSPP, utilizada em instalações pneumáticas com conexões compatíveis.

Seu corpo é fabricado em alumínio, proporcionando uma estrutura adequada para aplicações pneumáticas dentro das condições especificadas.

Apresenta pressão informada de 8,5 bar, equivalente a aproximadamente 123 PSI.

Sua vazão nominal é de 1.653 litros por minuto, considerando a pressão informada de 8,5 bar.

Possui faixa de temperatura de trabalho de -20 °C a +70 °C.

O acionamento manual rotativo permite selecionar as posições de operação da válvula.

É indicada para circuitos pneumáticos que necessitam de direcionamento manual do fluxo de ar comprimido.

Antes da instalação, é importante verificar a configuração das vias, o padrão de rosca e a compatibilidade com o sistema.



O QUE É UMA VÁLVULA ROTATIVA PNEUMÁTICA 4/3 VIAS?

A válvula rotativa pneumática é um componente utilizado para direcionar o fluxo de ar comprimido dentro de circuitos pneumáticos.

Sua principal função é estabelecer diferentes caminhos para a passagem do ar, conforme a posição selecionada pelo operador.

Esse tipo de válvula é utilizado em sistemas que necessitam de controle direcional de componentes pneumáticos.

O modelo HV400-04 possui configuração de 4 vias e 3 posições.

A indicação 4/3 significa que a válvula possui quatro vias de conexão funcional e três posições de operação.

As vias permitem a comunicação entre diferentes pontos do circuito pneumático.

As três posições correspondem às configurações internas de passagem do ar disponíveis durante o acionamento.

A mudança de posição altera as conexões internas da válvula, direcionando o fluxo de ar conforme o circuito estabelecido.

Em aplicações compatíveis, esse funcionamento pode ser utilizado para controlar o movimento de atuadores pneumáticos.

Por exemplo, em determinados circuitos com cilindros de dupla ação, válvulas direcionais podem ser utilizadas para selecionar o sentido de movimentação do atuador.

A adequação depende da configuração interna da válvula e das necessidades do equipamento.

O acionamento rotativo permite realizar a seleção manual das posições.

Diferentemente de válvulas acionadas eletricamente, o controle manual depende da intervenção do operador.

A válvula anunciada apresenta vazão nominal informada de 1.653 litros por minuto a 8,5 bar.

A vazão representa a quantidade de ar que pode passar pelo componente nas condições especificadas.

Esse dado é importante para avaliar a adequação da válvula à demanda de ar do circuito pneumático.

A vazão necessária depende de fatores como o tamanho dos atuadores, a velocidade de operação e as características da instalação.

Por isso, a escolha da válvula deve considerar as necessidades reais do sistema.

O modelo possui corpo em alumínio e conexão de 1/2" BSPP.

O padrão BSPP corresponde a uma conexão com rosca paralela, sendo importante utilizar conexões compatíveis e o método de vedação adequado.

A temperatura de trabalho informada é de -20 °C a +70 °C.

A utilização deve respeitar os limites técnicos especificados para o produto.

A instalação correta e a manutenção preventiva contribuem para o funcionamento adequado do sistema pneumático.



O QUE SIGNIFICA UMA VÁLVULA 4/3 VIAS?

A identificação 4/3 é utilizada para descrever a configuração de uma válvula direcional.

O primeiro número representa a quantidade de vias.

O segundo número representa a quantidade de posições de operação.

Neste modelo, a válvula possui quatro vias e três posições.

As quatro vias permitem estabelecer conexões entre diferentes pontos do circuito.

As três posições permitem selecionar diferentes configurações internas de passagem do ar.

Em uma válvula direcional, essas configurações determinam quais vias ficam interligadas em cada posição.

O comportamento do circuito depende do esquema interno da válvula e das conexões realizadas.

Por esse motivo, é fundamental verificar o símbolo pneumático e a configuração de centro antes da instalação.

O modelo anunciado possui identificação CF, que deve ser conferida com o diagrama funcional do componente para garantir a aplicação correta.



DESTAQUES DO PRODUTO

Modelo HV400-04.

Válvula direcional rotativa pneumática.

Configuração de 4 vias e 3 posições.

Identificação de centro CF.

Rosca de conexão 1/2" BSPP.

Pressão informada de 8,5 bar (123 PSI).

Vazão nominal de 1.653 L/min a 8,5 bar.

Corpo fabricado em alumínio.

Temperatura de trabalho de -20 °C a +70 °C.

Acionamento manual rotativo.

Aplicação em circuitos pneumáticos compatíveis.



CONTEÚDO DA COMPRA

01 Válvula Rotativa Pneumática HV400-04.

Código ND PNEUMÁTICA: AD0004-E-1.

Configuração: 4/3 Vias.

Rosca: 1/2" BSPP.

A compra corresponde a uma unidade da válvula anunciada.

Não acompanha cilindros pneumáticos, tubulações, conexões adicionais ou acessórios não especificados.

Os serviços de instalação e manutenção não estão incluídos na compra.



CÓDIGOS DE REFERÊNCIA

AD0004-E-1

HV400-04

Válvula Rotativa Pneumática HV400-04

Válvula Pneumática 4/3 Vias

Válvula Direcional Rotativa 1/2

Válvula Manual Pneumática 4 Vias

Válvula Pneumática 3 Posições

Válvula Rotativa 1/2 BSPP

Válvula Direcional HV400-04

Válvula Pneumática Corpo Alumínio

Válvula de Controle Direcional Pneumático

As denominações comerciais são utilizadas para facilitar a identificação e a pesquisa do produto.



APLICAÇÃO

Indicada para direcionamento e controle manual do fluxo de ar comprimido em sistemas pneumáticos compatíveis.

Principais aplicações:

Circuitos pneumáticos industriais.

Sistemas de acionamento pneumático.

Controle direcional de ar comprimido.

Equipamentos com válvulas de acionamento manual.

Circuitos de comando pneumático.

Sistemas com atuadores pneumáticos compatíveis.

Máquinas e equipamentos com conexões pneumáticas de 1/2" BSPP.

Substituição de válvulas direcionais com características correspondentes.

Manutenção de sistemas pneumáticos.

A aplicação depende da configuração das vias, das posições de operação e das necessidades do circuito.

A identificação 4/3, isoladamente, não garante compatibilidade com todas as instalações pneumáticas.



CONFIRME A COMPATIBILIDADE

ANTES DE EFETUAR A COMPRA, VERIFIQUE AS CARACTERÍSTICAS DO SEU SISTEMA.

Confira:

Modelo da válvula: HV400-04.

Código ND PNEUMÁTICA: AD0004-E-1.

Configuração de 4 vias e 3 posições.

Identificação de centro CF.

Rosca de conexão de 1/2" BSPP.

Padrão de rosca utilizado na instalação.

Pressão de operação do sistema.

Pressão informada de 8,5 bar.

Vazão necessária para o circuito.

Vazão nominal informada de 1.653 L/min a 8,5 bar.

Temperatura de trabalho entre -20 °C e +70 °C.

Tipo de acionamento manual rotativo.

Esquema de ligação das vias pneumáticas.

Características dos atuadores utilizados.

Dimensões disponíveis para montagem.

ATENÇÃO: VÁLVULAS COM A MESMA QUANTIDADE DE VIAS E POSIÇÕES PODEM POSSUIR CONFIGURAÇÕES INTERNAS DIFERENTES.

Antes da compra, confirme o esquema pneumático da válvula original e a compatibilidade com o circuito.

Em caso de dúvida, consulte nossa equipe para auxiliar na identificação do componente.



CUIDADOS E MANUTENÇÃO

A instalação deve ser realizada por profissional qualificado.

Antes de instalar ou remover a válvula, desligue o equipamento e despressurize completamente o circuito pneumático.

Confirme o padrão de rosca antes de realizar as conexões.

Não force a montagem de roscas incompatíveis.

Utilize procedimentos de vedação adequados ao padrão BSPP.

Verifique a identificação das vias antes de conectar as tubulações.

Respeite os limites de pressão e temperatura informados.

Evite a entrada de partículas e contaminantes no interior da válvula.

Utilize ar comprimido com qualidade adequada às exigências do sistema.

Não aplique força excessiva ao mecanismo de acionamento.

Verifique periodicamente possíveis vazamentos.

Inspecione as conexões e os elementos de fixação.

Observe possíveis dificuldades durante a mudança de posição.

Mantenha o componente protegido contra impactos e danos mecânicos.

Realize manutenção preventiva conforme as recomendações do fabricante do equipamento.

Não realize intervenções com o sistema pressurizado.



IMPORTANTE

Produto: Válvula Rotativa Pneumática.

Modelo: HV400-04.

Código ND PNEUMÁTICA: AD0004-E-1.

Configuração: 4/3 Vias.

Centro: CF.

Rosca: 1/2" BSPP.

Pressão Informada: 8,5 bar (123 PSI).

Vazão Nominal: 1.653 L/min a 8,5 bar.

Temperatura de Trabalho: -20 °C a +70 °C.

Material do Corpo: Alumínio.

Quantidade: 01 Unidade.

A aplicação deve respeitar as características técnicas e a configuração funcional da válvula.

Confira as informações do produto antes de efetuar a compra.
